1.1 概述
DTSD/DSSD6607型三相電子式多功能電能表是采用先進的電能計量專用芯片，與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據居民實際用電狀況所設計、制造，具有國際先進水平的電能儀表。
該表實現分時計量，設定日自動轉存數據，手持終端或PC機編程及抄表，LCD顯示等功能；可進行4種費率、10個時段、2個時區及12位表號等設置，并具有電能測試脈沖輸出。
其性能指標符合GB/T 17215-2002《1級和2級靜止式交流有功電度表》和DL/T 614-1997《多功能電能表》標準對多功能電能表的各項技術要求。通訊規約符合《DL/T645-1997多功能電能表通信規約》及用戶提出的特殊通信要求。
1.2 規格型號及技術指標
l規格型號及脈沖常數（具體以儀表銘牌為準）
型 號
類 別
參比電壓Un
額定電流In
脈沖常數
DSSD6607
三相三線
3×100V
3×1.5(6)A
6400 imp/kW·h 6400 imp/kvar·h
DTSD6607
三相四線
3/×57.7/100V
12800 imp/kW·h 12800 imp/kvar·h
3×220/380V
3200 imp/kW·h 3200 imp/kvar·h
3×2.5(10)A
1600 imp/kW·h 1600 imp/kvar·h
3×5(20)A
800 imp/kW·h 800 imp/kvar·h
3×10(40)A
400 imp/kW·h 400 imp/kvar·h
3×10(60)A
3×15(60)A
3×20(80)A
200 imp/kW·h 200 imp/kvar·h
3×30(100)A
l 準確度等級：有功1.0級 無功2.0級
l額定頻率：50Hz
l起動電流：有功0.004Ib 無功0.005Ib
l潛動：電壓線路施加115%Un，電流回路無電流時，電表輸出的有功脈沖不多于1個。
l外型尺寸：250mm×170.8mm×78.5mm
l重量：約1.8kg
l電氣參數
正常工作電壓
0.9Un～1.1Un
極限工作電壓
0.75Un～1.15Un
電壓線路功耗
≤2W和5VA
電流線路功耗
≤1VA
數據備份電池電壓
3.6VDC
l費率工作參數
時鐘準確度(日誤差)
≤0.5S (23℃)
電池容量
≥1200mAh
停電后數據保存時間
≥10年(用新電池)
l氣候條件
正常工作溫度
-20℃～+50℃
極限工作溫度
-30℃～+60℃
貯存和運輸溫度
-40℃～+70℃
貯存和工作濕度
≤85%
l技術參數
費率數
4
時段數
10
計度范圍
0～999999.99 kW·h
顯 示
液晶
通訊波特率
RS485口:1200bps
1.3 工作原理

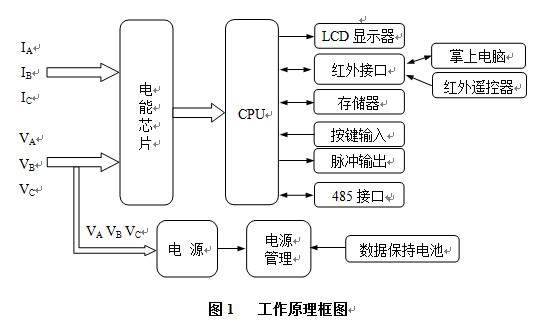

DTSD/DSSD6607型三相電子式多功能電能表工作原理如圖1所示：
電能表工作時，電壓、電流經取樣電路分別取樣后，由電能處理專用集成電路經乘法運算后，送到CPU進行處理，最后，CPU將處理過的數據根據需要送至顯示部分、通訊部分等輸出設備。
二、外形說明及安裝

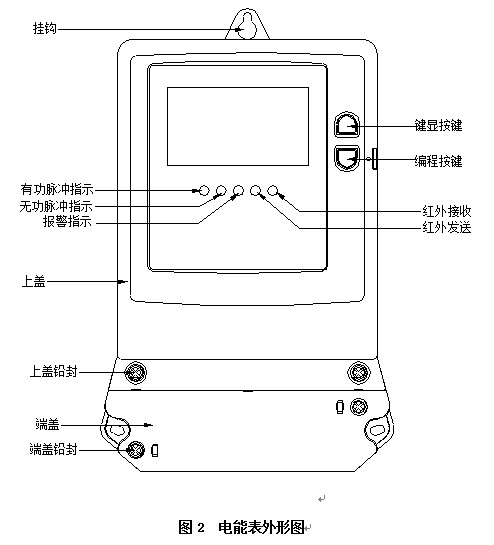

2.1 外形圖

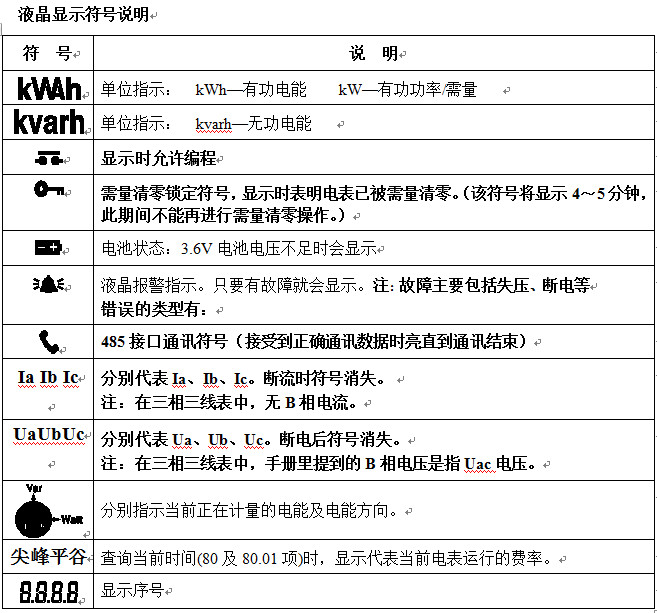

2.2液晶顯示屏內容
2.3電表的安裝及接線
2.3.1電能表在出廠前經檢驗合格并加鉛封。安裝使用前，應檢查鉛封是否完好，鉛封完好即可安裝使用，對無鉛封或貯存期過久的電能表，應請有關部門重新檢驗后，合格的可安裝使用。

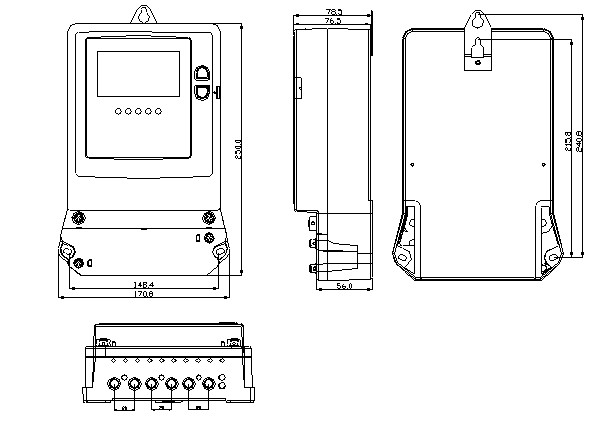

2.3.2電能表安裝在室內通風干燥的地方，用三個螺釘固定，按下圖3所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上，確保安裝使用安全、可靠，在有污穢或可能損壞電表的場所，電能表應用保護柜保護。
圖3 電能表安裝圖
2.3.3電能表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。
2.3.4端子接線圖（僅供參考，具體見端蓋反面接線圖）

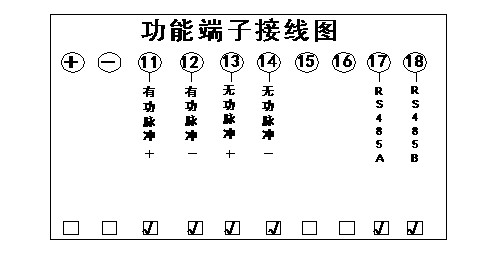

1）功能端子接線圖

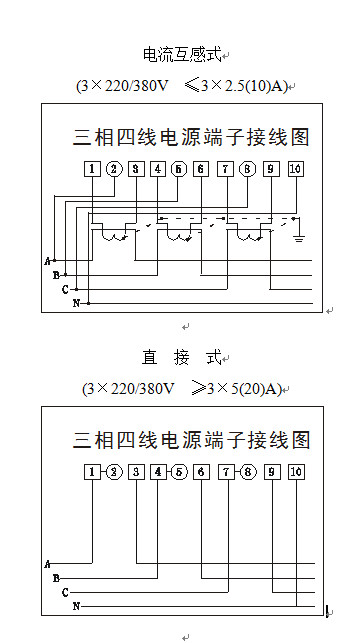

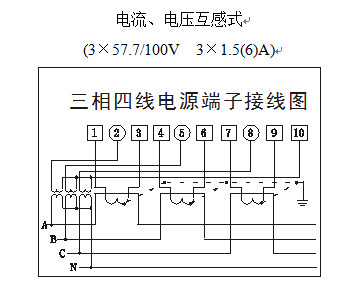

2）三相四線電源端子接線圖

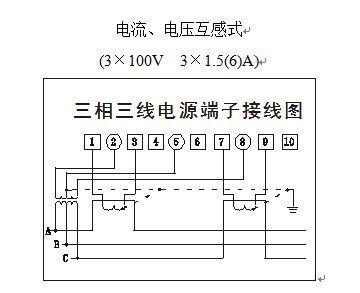

3）三相三線電源端子接線圖
三、功能說明
(●代表：具有此項功能；○代表：可選功能)
功能名稱
功能配置
電 量
總有功
●
正向有功(分時)
反向有功(分時)
1～12月用電量
A、B、C分相計量
總無功
四象限無功
正向無功(分時)
反向無功(分時)
最大需量
正向有功最大需量(分時)
反向有功最大需量(分時)
正向無功最大需量(分時)
反向無功最大需量(分時)
多費率
多費率計量
日歷時鐘
時鐘溫度補償
○
事件記錄
零點/即時電能凍結
冬季電量凍結
失壓、失流記錄
電壓過壓記錄
電流過流記錄
反向電流記錄
負荷代表日
36天負荷曲線
全失壓電流檢測
開蓋記錄
通 訊
及
脈 沖
紅外通訊
485接口
遠動輸出
跳閘信號輸出
報警輸出
秒脈沖輸出
其 他
安全認證
停電抄表功能
停電按鈕喚醒功能
停電紅外喚醒功能
