概述

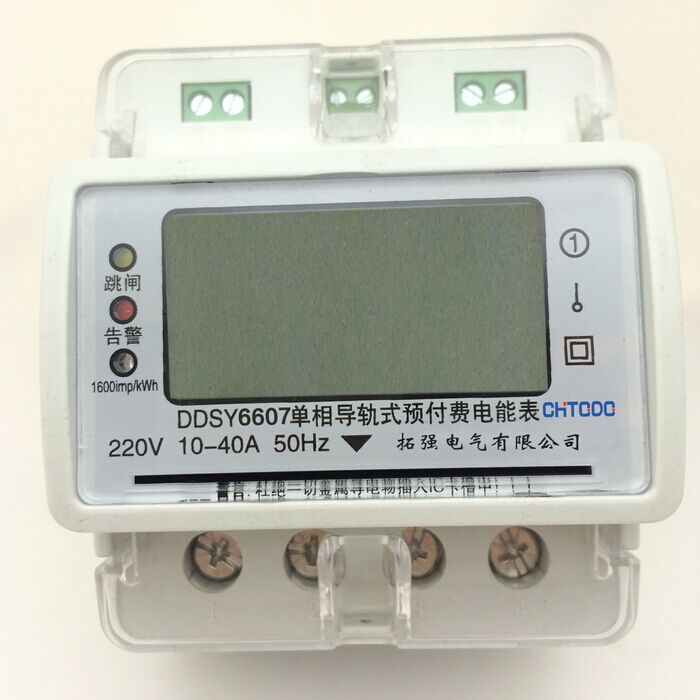

  DDSY6607單相電子式導軌預付費電能表（下稱電表）采用微電子技術計量電能，符合GB/T17215.321-2008 和 GB/T18460.3- 2001  標準的電表，采用全屏蔽，全密封結構，用先進的單片機處理系統進行數據的采集，處理和保存，具有良好的抗電磁干擾，低自耗節電，

高精度不需校表，防竊電，高過載，長壽命、體積小、外形美觀、安裝方便等特點。

  電表應用計算機管理，機購電后用電。在額定電流范圍內能限制最大使用功率 (由供電部門限定)。一卡一表，專卡專用，失卡不失電，補卡再用。電卡能雙向傳遞數據，能自動斷電告警用戶購電。電量為零時，自動拉閘斷電，并具有一定的防竊電軟件設計等。

  DDSY6607系列電子式電能表適用于頻率 50HZ 或多或 60HZ  有功電能計量，安裝于室內室外表箱使用。適用于環境溫度為-35~80，相對濕度不超過 85%，且周圍空氣不應有腐蝕性氣體，避免塵砂，鹽霧，凝露等影響。

安裝與使用

1．電表在出廠時經檢查合格，并加封鉛印，可安裝使用，無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。
2．電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約 1.8M  左右。
3．按接線圖接線，擰緊接線螺釘，并緊固端鈕盒內連接板。
4．經互感器接入式電表其示數須乘以變比后，才是實際電能數。
5．一表一卡：用戶持有的 IC 卡，不能互換，遺失時應到供電部門(售電處)補購一張。
6．購電操作：售電時，將 IC 卡插入 IC  卡讀寫器，同時操作計算機，將用戶資料及購電信息采用先進的 AES 加密技術形成包寫入 IC  卡。
7．充電操作：將購電卡插入卡座內，如果有效購電卡，則電表自動將數據讀入表內，顯示屏依次顯示本次購電金額、累積總用電量、剩余電費、當前電價、用戶號、已透支金額、累積總用金額、需量、時間、日期、常數、局號、顯示報警金額、拉閘報警金額、囤積金額、允許透支金額及階梯電價表。拔卡請妥善保存。
8．運行顯示：電表正常運行過程中，輪流顯示表內累積總用電量、剩余電費、當前電價、戶號。
9．顯示報警：為防止剩余金額遞減為零而造成斷電，提醒用戶盡快購電的第 1  級門限金額。當表內剩余電費小于顯示報警金額時，顯示屏閃爍“報警”符號。
10．拉閘報警：為防止剩余金額遞減為零而造成斷電，提醒用戶盡快購電的第 2 級門限金額。當表內剩余電費小于拉閘報警金額時，顯示屏顯示 “Err-03”，繼電器拉閘，2  分鐘后自
動恢復供電，顯示屏閃爍“拉閘報警”符號。拉閘報警期間插入本用戶購電卡可立即恢復用電。
11．超容報警：電表運行過程中，如果用戶持續超容用電 10 分鐘，電表將自動拉閘 3 分鐘，并顯示“Err-02”提示。3  分鐘后自動恢復供電。插入本用戶購電卡可立即恢復用電。

12．囤積限量：如果(購電金額+剩余金額)>囤積限量(可設置，最大為  9999 元)，則本次購電金額不讀入，顯示屏顯示“Err-08”提示，卡內電量仍有效。
